Divamedence · Telepítési útmutató

Műanyag medence telepítése.Átláthatóan, lépésről lépésre.

A jól előkészített munkagödörtől a kész burkolatig: megmutatjuk a süllyesztett polipropilén medence beépítésének sorrendjét és a legfontosabb ellenőrzési pontokat.

Műanyag medencetest elhelyezése a telepítés során
A pontos kivitelezés az előzetes méretezéssel kezdődik.

Mielőtt elkezdődik a földmunka

A medence helyét, a kész burkolat magasságát és a gépészet elhelyezését együtt érdemes megtervezni. Így az egymásra épülő munkákhoz közös kiindulási méretek állnak rendelkezésre.

Amit előre egyeztessünk

  • A megrendelt medence tényleges külmérete, pereme és külső szerelvényei.
  • A gépészeti akna helye, alapozása és a csővezetékek nyomvonala.
  • A szállítójármű megközelítése és a medencetest mozgatásának módja.
  • A terepszint, a végleges burkolat és az esetleges medencefedés helyigénye.

A helyszínhez igazított megoldás

Az alaplemez és az oldalsó megtámasztás kialakítását a medence mérete, a talaj teherbírása és a helyi körülmények alapján kell meghatározni.

Talajvíz, feltöltött talaj vagy lejtős telek esetén a vízelvezetést és a szerkezeti megoldást még az ásás előtt egyeztetni kell.

Ez az útmutató a süllyesztett kivitel munkasorrendjét mutatja be. A felszíni, részben süllyesztett és egyedi szerkezetű medencék külön egyeztetést igényelnek.

01

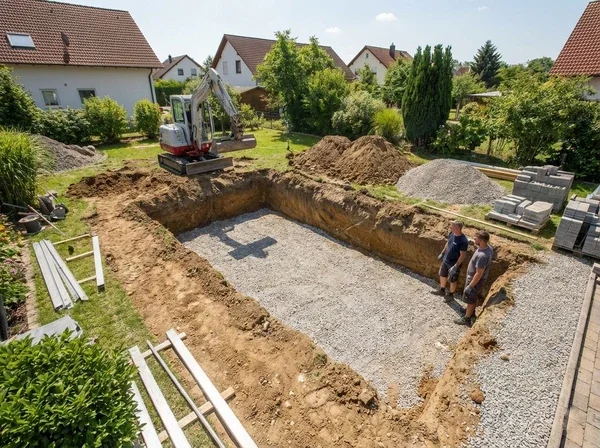

A munkagödör kijelölése és kiásása

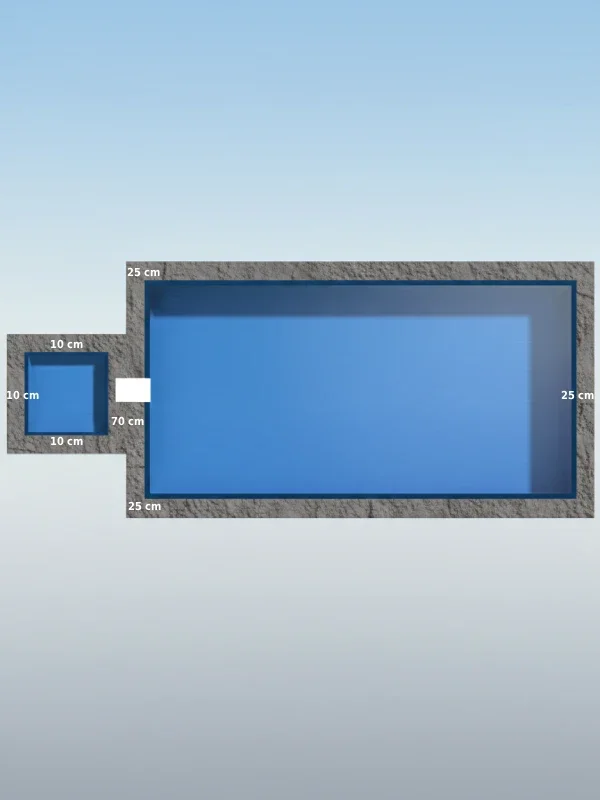

Jelölje ki a medence helyét és a kész felső síkot. A munkatérnek a medencetest mellett a merevítőbordákat, a szerelvényeket és a visszatöltéshez szükséges helyet is be kell fogadnia.

Az eredeti útmutató szerinti kiinduló ráhagyás oldalanként legalább 25 cm. A tényleges gödörméretet a gyártóval egyeztetett beépítési rajz alapján kell véglegesíteni.

A gépészeti akna és a csőárkok helyét ezen felül kell kialakítani.

02

Alapozás és aljzatszigetelés

A medence alá sík, sima, megfelelően teherbíró vasalt beton alaplemez szükséges. A betonra az előírt szilárdság elérése és a felület ellenőrzése után kerülhet az XPS, majd a medencetest.

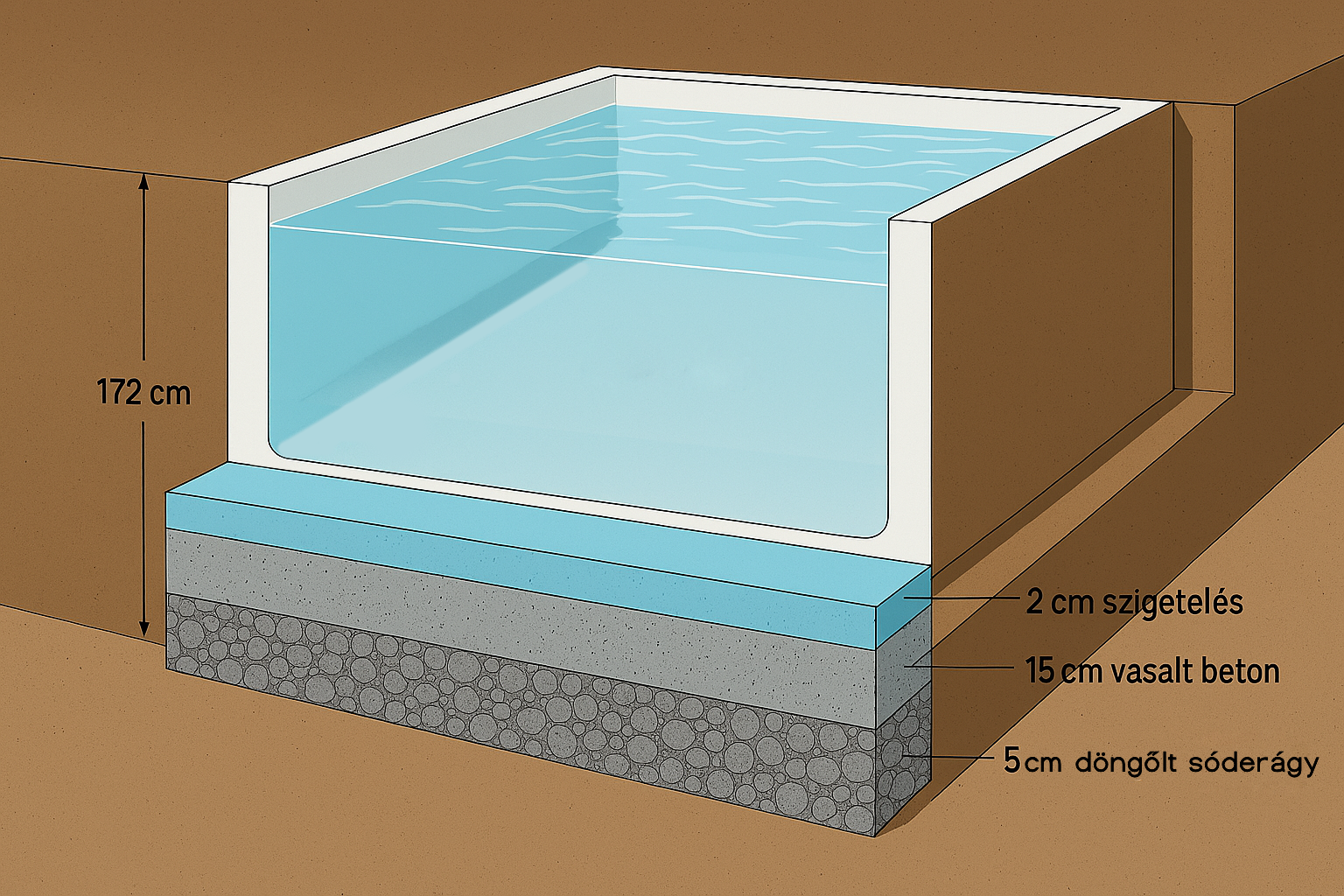

A rétegrend felülről lefelé

Medencetest150 cm
Lépésálló XPS2 cm
Vasalt aljzatbeton15 cm
Tömörített sóderágy5 cm

Szemléltető rétegrend, nem méretarányos metszet. Az alaplemez vastagsága és vasalása méret- és helyszínfüggő.

Milyen mély legyen a gödör?

A medence felső síkja a tervezett kész szinttel egyezik.
RétegVastagság
Sóderágy5 cm
Vasalt alaplemez15 cm
XPS szigetelés2 cm
Medencetest magassága150 cm
Példa szerinti összes mélység172 cm

120 cm-es medencetestnél ugyanezekkel a rétegekkel 142 cm az összeg. Más alapozás vagy peremszint esetén újra kell számolni.

A gépészeti akna alapozását is készítse elő. Az akna alatt is szükséges a megfelelő sóderágy és vasalt alap. A felső perem az útmutató szerint 2 cm-rel legyen a környező kész burkolat felett, hogy a felszíni víz ne folyjon bele. A környezet vízelvezetését is ehhez kell igazítani.

03

Behelyezés, gépészet és ellenőrzés

A medencetest elhelyezése

A mozgatás módját a méret és a helyszíni hozzáférés alapján kell kiválasztani. A medencét az előkészített alapra, a terv szerinti helyzetbe kell állítani.

Behelyezés után ellenőrizze a szinteket, a távolságokat és a csatlakozások hozzáférhetőségét.

A medence daruzásának részletes útmutatója

Bekötés és próbatöltés

A megrendelt gépészet szerint készülnek el a szkimmer, a befúvók, a világítás és az opcionális berendezések csatlakozásai.

A kezdeti próbatöltéshez az útmutató 25–30 cm vízmagasságot ad meg. A csőhálózat tömörségét még a csatlakozások eltakarása előtt ellenőrizni kell.

A sekély próbatöltés önmagában nem ellenőrzi a magasabban elhelyezett szerelvényeket. Azokat külön, illetve a további töltés során is vizsgálni kell. Az elektromos bekötést szakképzett villanyszerelő végezze.

04

Oldalszigetelés és fokozatos visszatöltés

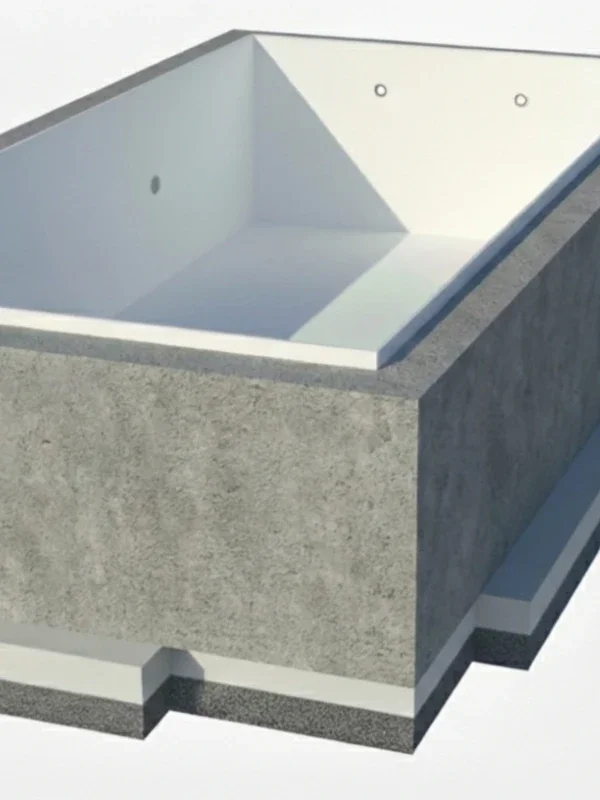

A süllyesztett téglalap medence oldalfalainak megfelelő külső megtámasztásra van szükségük. Az XPS hőszigetelés nem helyettesíti ezt. Az oldalak szigetelése és a visszatöltés az egyeztetett beépítési kialakítás szerint készüljön.

Földnedves beton

A falak mellé az előírt földnedves beton kerüljön. Föld, sitt, éles törmelék és túl híg beton nem megfelelő visszatöltés.

Kb. +10 cm víz

A víztöltést és a külső visszatöltést párhuzamosan kell végezni. Az útmutató szerint a belső vízszint kb. 10 cm-rel járjon a külső beton szintje felett.

Tömörítőgép nélkül

A medencefal melletti földnedves betont tilos döngölni vagy géppel tömöríteni. A folyamat közben figyelni kell a falak helyzetét.

A rétegvastagságot és a munkaszüneteket előre egyeztessék. A beton összetételét, a szakaszos töltés ütemét és a szükséges ideiglenes megtámasztást az adott medencéhez kell meghatározni. Ha a fal elmozdul vagy deformálódik, a munkát meg kell állítani és egyeztetni kell a gyártóval.

05

Burkolás és befejező munkák

A beton megfelelő szilárdságának elérése után következhet a medence körüli burkolat és a szegély kialakítása. A burkolat alátámasztását és a medenceperem csatlakozását a választott anyaghoz kell megtervezni.

A környező felületek vízelvezetése, a gépészeti akna nyithatósága és a szerelvények későbbi hozzáférése is maradjon biztosított.

Ha polikarbonát medencefedést is tervez, a sínek alapozását és az eltoláshoz szükséges helyet már a burkolás előtt egyeztesse.

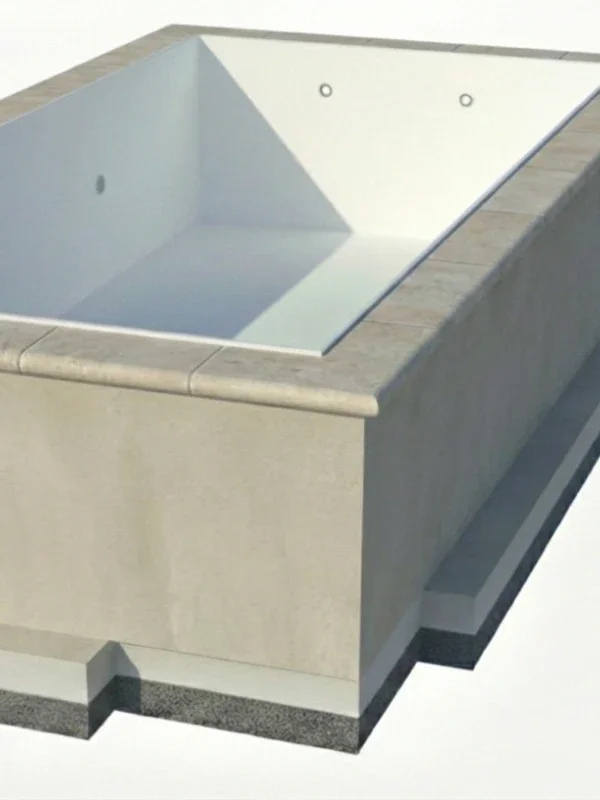

Medence körüli burkolat és szegélykő kialakítása
A befejező burkolat és a medenceperem összehangolt kialakítása.

Öt gyakori hiba, amelyet érdemes elkerülni

  1. Előkészítetlen vagy egyenetlen alap. A medencetestet ne helyezze közvetlenül talajra vagy csak sóderágyra; a beépítési terv szerinti vasalt alap szükséges.
  2. Nem megfelelő visszatöltés. A föld és a túl híg beton helyett az egyeztetett földnedves beton és a fokozatos munkasorrend a kiindulás.
  3. Törmelék a medencefal mellett. A hegyes kövek és építési maradványok pontszerű terhelést, sérülést okozhatnak.
  4. Az előírt XPS-réteg elhagyása. A szigetelés helyét és vastagságát a beépítési terv szerint kell kialakítani, még az eltakarás előtt.
  5. Hosszabb ideig üresen hagyott medence. Az erős napsütés és a külső terhelések miatt az ürítés és az üres állapot feltételeit egyeztesse a gyártóval.

Gyors ellenőrzőlista

A pipák a helyszíni egyeztetést segítik; az oldal nem menti el és nem küldi el őket.

Gyakori kérdések a medence telepítéséről

Minden medencéhez elegendő a 15 cm-es alaplemez?

Nem. Ez az útmutató példájában szereplő vastagság. Az alaplemez méretezése és vasalása a medence és a helyszín adottságaitól függ.

2 cm vagy 5 cm XPS szükséges?

A bemutatott rétegrend 2 cm-es XPS-sel számol. A tényleges vastagságot és terhelhetőséget az adott kivitelhez kell megadni. Ha az aljzati XPS vastagsága változik, a gödörmélység számítását is módosítani kell.

Miért kell a vizet és a betont együtt tölteni?

A belső és külső terhelést összehangoltan kell felépíteni. Ezért fontos az előírt vízszintkülönbség, a réteges munkavégzés és a falak folyamatos ellenőrzése.

A kör alakú medencére is ugyanez vonatkozik?

A kör, a téglalap és a felszíni kivitelek szerkezeti követelményei eltérhetnek. A kör alak önmagában nem jelent általános felmentést az alapozási vagy megtámasztási követelmények alól; az adott medencére kapott útmutató az irányadó.

Elvégezhető saját kivitelezésben a telepítés?

Egyes munkafázisok megszervezhetők saját kivitelezésben, de a műszaki tartalmat előre egyeztetni kell. A szerkezeti méretezéshez, a daruzáshoz, a gépészeti és elektromos munkákhoz az adott feladatra alkalmas szakember szükséges.
